WSC-IX 系列新一代不锈钢钛金箱式智能集成低压滤波电容器系温州威斯康工业有限公司在二十多年专业制造低压电力电容器的基础上经过多年探索实践，研制开发的新一代无功补偿产品。它由液晶显示界面、智能测控单元、过零投切开关单元、保护单元、滤波电抗器、低压滤波电力电容器组成独立的智能补偿单元。采用管道型电力电容器，利用空气动力学热传导原理，通过管路形成冷热空气对流，加速释放电容内部产生的高热量，极大的满足各种应用环境的需求。本产品适用于有较大谐波污染的场合，运行可靠，不会产生谐振，对谐波无放大作用，并在一定程度上有吸收消除谐波的功能。其中串接7％电抗器的产品使用于5 次( 及5 次以上) 谐波为主的电气环境，串接14％电抗器的产品使用于3 次（及3 次以上）谐波为主的电气环境。

¤ 电源条件
额定电压：~220V/380V
电压偏差：±20%
工频频率：48.5~51.5Hz

功率消耗：<0.5W（切除电容器时）

¤ 无功补偿参数
电容器投切间隔：>10S
无功容量：单台≤ 40Kvar（三相）、
≤ 20Kvar（分相）；
联机：≤ 32 台

¤ 测量误差
电压：≤0.5%（在80~120%额定电压范围内）
电流：≤ 1%
温度：±1℃

¤ 环境条件

环境温度：-40~40℃
相对湿度：40℃，20~90%
海拔高度：≤ 2000m

¤ 保护误差
电压：≤ 0.5%（在80~120% 额定电压范围内）
电流：≤ 1%
温度：±1℃

¤ 可靠性参数
控制准确率：100%
控制容许次数：100 万次
电容器容量运行时间衰减率：≤ 1%/ 年
电容器容量投切衰减率：≤ 0.1%/ 万次
年故障率：≤ 0.1%

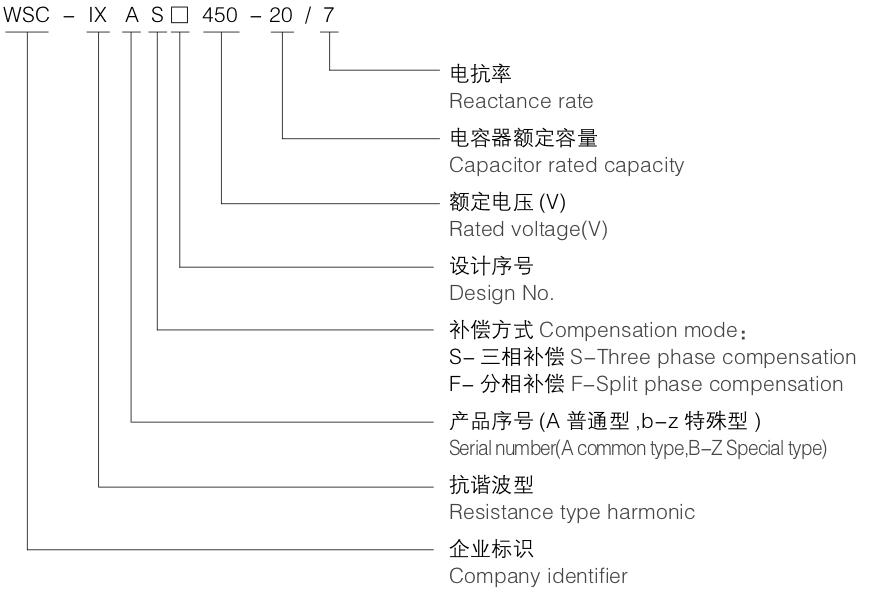

型号规格
